电气系统知识是室内设计师专业能力的重要组成部分。许多设计师在面对电气图纸时感到困惑，认为这是电气工程师的职责范围。

然而在实际项目中，电气设计与室内设计密切关联，缺乏基本电气知识的设计师往往会陷入被动局面。

今天主要从下面三个问题帮你梳理，设计师为什么要读懂电器图纸：

1、设计师为什么要学习读识电气图纸？

2、设计师对到底要懂那些电气知识？

3、配电箱太大，打不开怎么办？

www.shejidedao.com丨dop设计公众号回复“社群”加群

那么，请问，当你碰到下面的情况，你都是怎么办的？

1、打完蓝图，才发现装饰与电气图纸的点位碰撞了，怎么办？

这是最常见的情况，设计师布置完开关插座，灯具照明点位后，如果不了解电气图，那么自己布置完的点位或者装饰造型，很容易就和电气点位撞在了一起。如：调光面板与剃须刀插座冲突，控制面板与装饰造型冲突等等情况；

碰到这种情况，你会怎么办?

2、面板都买来了，现场说没有预留插座底盒。怎么办？

这种情况也比较常见，在项目实施过程中，设计师会因为种种原因增加或减少一些电气末端的面板点位，当你和业主沟通后，增设了两个点位，为了更加舒适的满足功能性需求。

但是直到装面板了，才发现没有预留底盒，怎么办？

所以，这也是我认为室内设计师必须要学会读识电气图的原因所在。

www.shejidedao.com丨dop设计公众号回复“社群”加群

只要掌握了一套科学的方法，读图其实不难。不信你接着往下看。

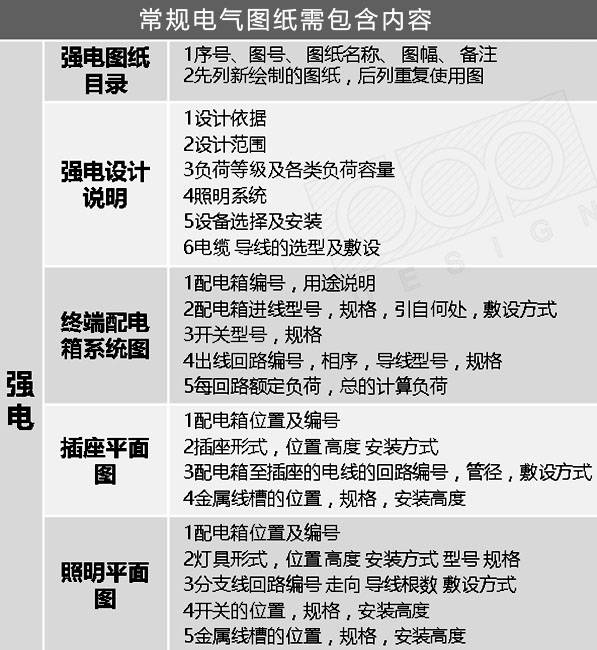

1、一套完整的电气图纸需包含的要素：

正所谓“知己知彼，百战不殆”，了解电气图也如此，首先要从一套标准电气图必备的几种图纸和所需要素开始。

根据项目种类的不同，所搭配的电气图纸种类也不同，但是不管图纸怎么变，下面提到的图纸是每个项目中都必须要有的几种图纸类型。

2、电气图的解读：

为了方便你的理解，降低学习难度，下面我挑了一套五星级酒店客房的电气图纸实例来进行解读。

图纸目录与设计说明：

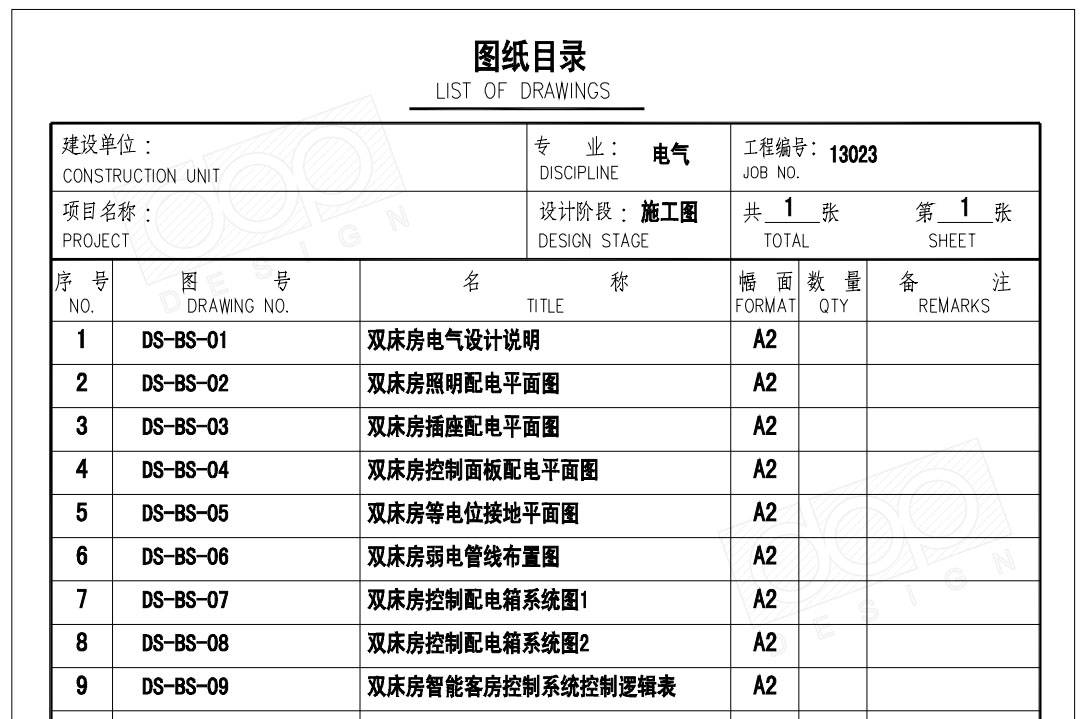

电气图纸目录↑

由图纸目录可以知道，这套完整的电气图纸包括了9张图纸，在插座图的基础上，又加入了控制面板（开关）图，因为空间内涉及到等电位连接，所以多给了一张等电位连接图。然后把弱电图纸也整合到本套施工图中。

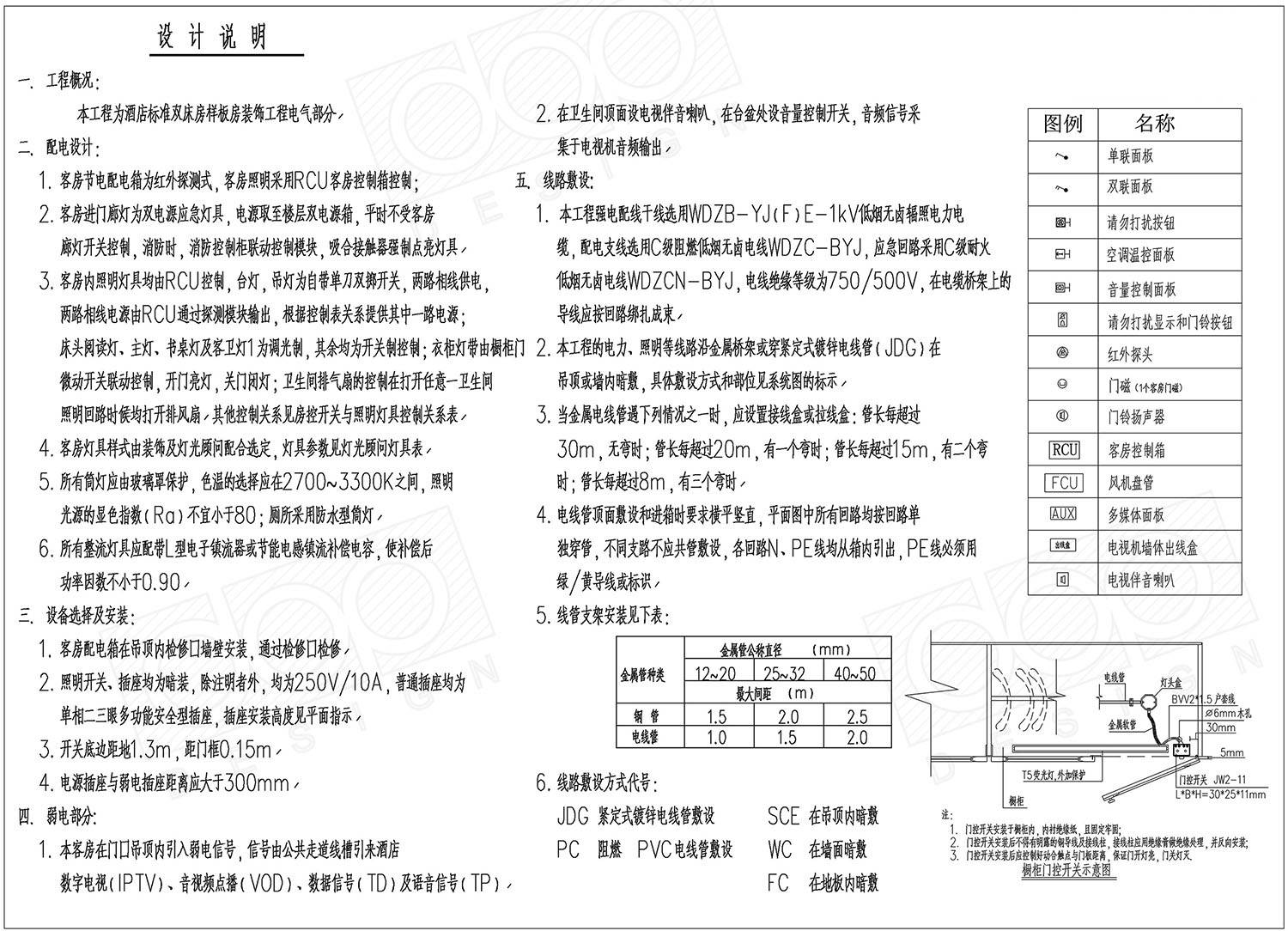

电气图纸说明文件↑

读任何图纸的第一步，一定是先看设计说明，可以说设计说明是任何图纸的排头兵；它里面介绍了一些设计的基本要求与规范，是电气设计师需要解读的，做为室内设计师，咱们关注里面的尺度关系以及图例说明即可。

接下来，进入重点，我们系统的谈谈配电系统图的相关知识；

www.shejidedao.com丨dop设计公众号回复“社群”加群

1、设计师为什么要读配电系统图：

a、避免后期电气与装饰冲突：

装修过程中，在电气管道落地时，会经常碰到选择管道不合适，选择线路大小不合适，配电箱大小与完成面冲突等等情况，而这些问题都是可以在读懂配电系统图后得以推敲与规避掉。

b、估算室内设备用电是否能被满足：

读懂配电系统图后，能清楚的了解每条回路的管线选择，规格尺寸，回路控制等。

了解这些后，就能清楚的知道，用电设备的总功率能否被满足，整个回路的最大用电荷载是多少，进而推算出一个空间大概需要使用多大荷载的电线容量。（具体方法会在后面介绍）

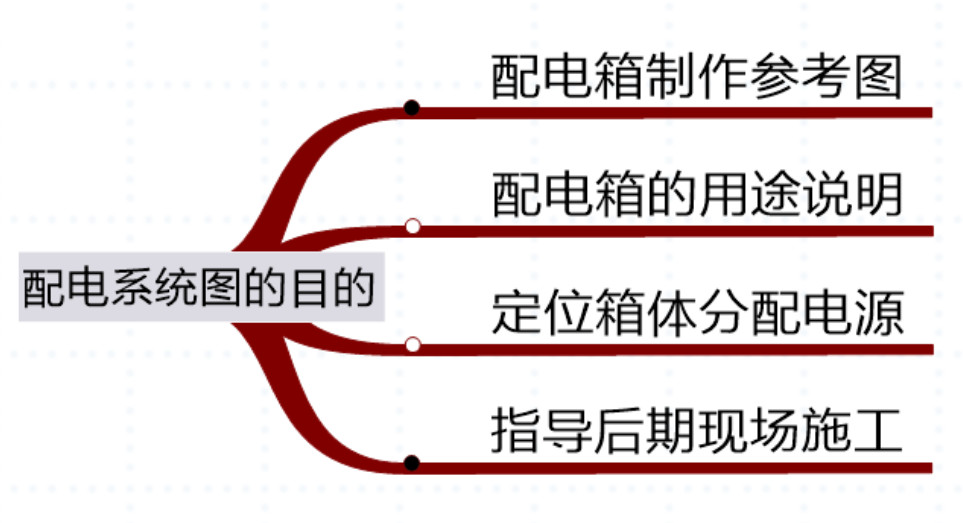

2、配电系统图主要表达了什么内容、有什么作用？

a.配电箱制作参考图：

首先明确这是一个“配电箱”的系统图，生产厂家是用这个系统图做为参考，去制作配电箱，所以，严格意义上来说，配电系统图就是配电箱的施工图。

b.配电箱的用途说明：

明确配电箱的功能，以及明确每组回路的作用：例如：

它是为那些用电设备服务？是照明插座配电箱、空调配电箱还是设备控制箱？是应急照明配电箱还是其它配电箱？都是在这张图上面显示出来的。

c.定位箱体分配电源：

在庞大的配电箱的系统中，能通过图纸迅速找到这个配电箱的编号，明确它的安装位置和控制回路情况。如果以后那个片区断电了，就直接通过图纸对那个片区的电箱进行GPS定位，方便后期维修。

也就是说，给设备供电分组的活儿，它说了算；

同时，如果电源故障找不到检修回路和箱体，也是通过配电系统图来解决。

d.指导后期现场施工：

除了上述3点要求外，系统图还能告诉你，这个配电箱的电源从哪里来？电源是否能承担设备用电的需求？配电线管是如何进行敷设？等等内容。

也就是说，后期施工的时候，要怎么引线，怎么布管，用什么样的形式来施工，全是它说了算。

由此可见，配电箱系统图直接决定了后面电气平面图的布置方式，所以，也可以理解为电气图纸的“指挥官”，它说怎么配电，就得怎么配电，剩下的图纸只是来完成它的指令而已。

3、配电系统图应该怎么读识？

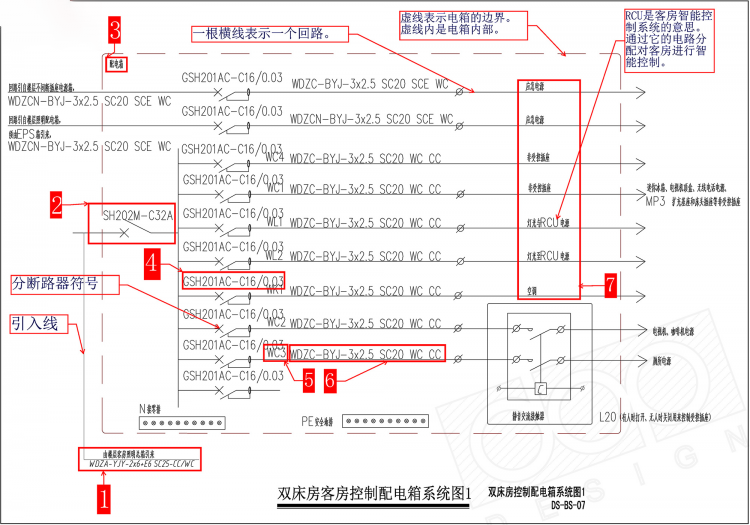

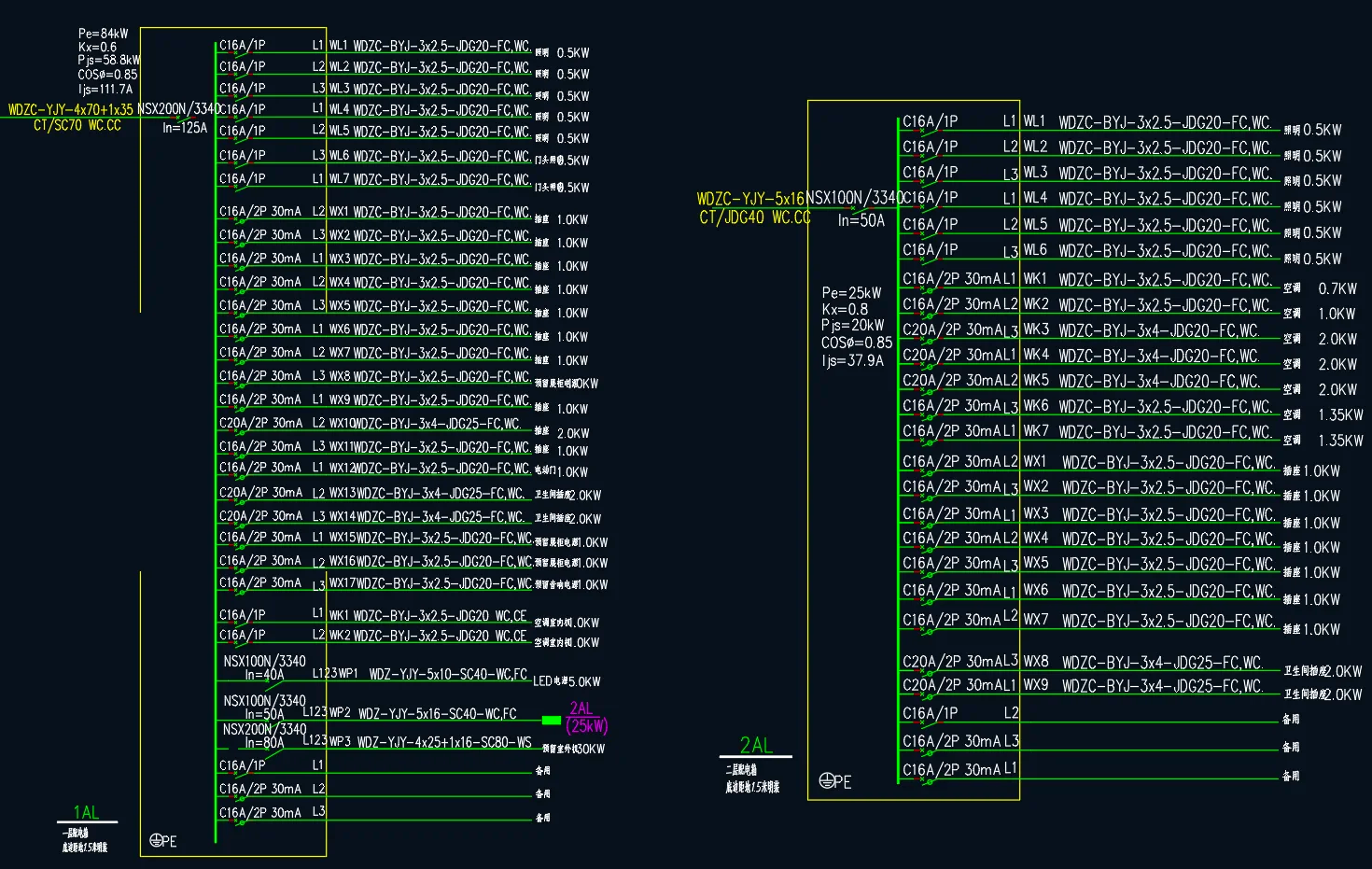

电气系统图（点击查看大图）↑

读图说明：

1，上图对系统图有了一个比较完整的圈注，读图时按照标注编号顺序来逐一读取（即1~2~3~4顺序读取）。没有顺序编号的都为辅助说明，做为了解即可。

2，至于其他没有标注的内容，我很负责的告诉你，你根本用不到，所以就没做过多描述。

电气系统图解读：

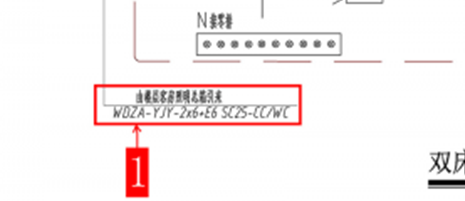

标号1、引入线的来源。

这根线的目的主要描述配电箱的引入线是怎么来的。由图中的描述可知，该系统图的引入线是来自楼层客户的照明总箱。

下面的一串符号是引入线的规格与敷设方式表达式。

表达式解读：WDZA-YJY-2x6+E6-SC25-CC/WC

WDZA-YJY（电缆型号）-2x6+E6(2根6芯的电缆线）-SC25(引入线用镀锌管敷设，管径25mm）-CC/WC（敷设形式是暗敷设在顶面或者墙面）

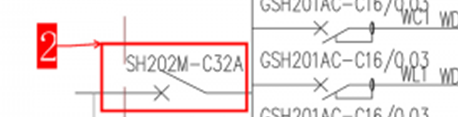

标号2、电箱总断路器（开关）

下面的符号是表示总断路器，上面的一串英文是对断路器规格型号的描述。

解读：断路器表达式：SH202M-C32A

SH202M(断路器的型号）-C（C型脱扣曲线，保护电路用）32A（额定电流大小）。

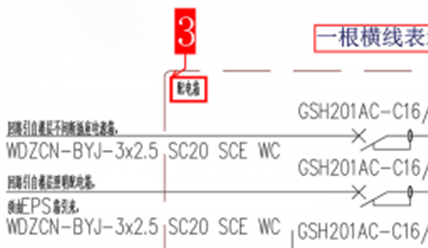

标号3、配电箱箱体（重点内容1）红色虚线内表示是配电箱内部。

1.设计师看该图目的之一，就是看这个地方的电箱用途，尺寸规格，以及电箱编号。

2.正常情况下这个地方会标注尺寸,但是图中现在没有标注，由此可知该电箱为非标准电箱，其具体尺寸及安装方式需咨询电气工程师来定夺。

3.设计师需根据系统图和平面图提供的电箱信息，判断电箱的位置，大小，安装方式是否合适，明装还是暗装，是否与周边的装饰冲突，电箱门是否能顺利打开等等内容。

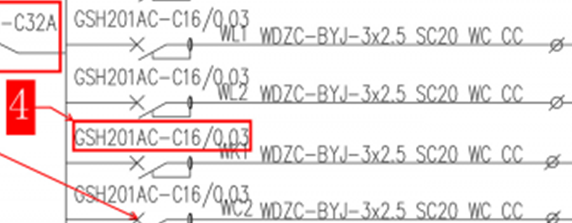

标号4、分断路器的型号表达式，解读思路与总断路器一致。

解读：GSH201AC-C16/00.3

GSH201AC（断路器的型号）C（C型脱扣曲线，保护电路用）16（额定电流大小为16A）/00.3（漏电保护电流大小）

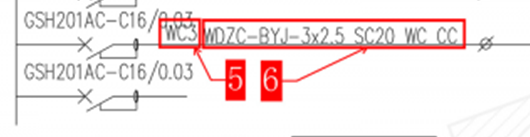

标号5、配电回路编号，对应电气平面图的配管路径。

标号6、线管的敷设表达式（重点内容2）

在电气系统图中，需要读到的一个重要信息就是线管的敷设方式及导线大小。读懂这些信息，能够帮助设计师了解该电路的荷载量是否能够达到要求，敷设部位是否与造型冲突，选择线管与导线材料是否合适等内容。

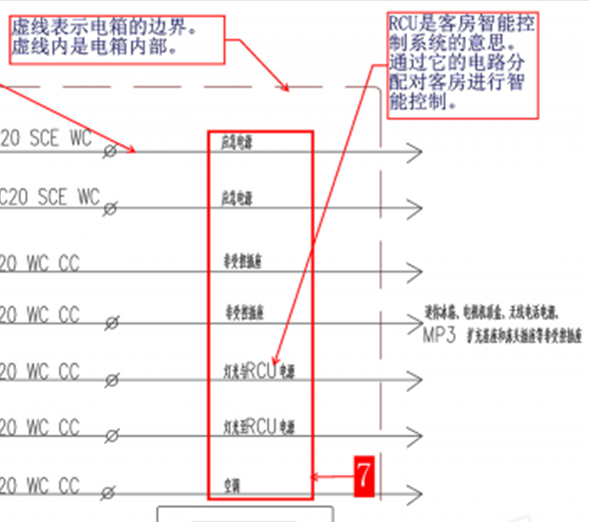

标号7、该条回路的用途说明。（重点内容3）

也就是告诉咱们这条回路的电，最后被什么设备给用掉了。明确每条回路是用来做什么的，便于后期进行维修。

dop小贴士：

前面提到，电气系统图一个重要的功能就是，指导后期电气施工时候的线管敷设方式。也就是说，你的线管在天上还是在地上还是在墙里面，都是由它来决定。所以关于管线的敷设形式。室内设计师一定要知道，因为它直接影响到每条回路的用电负荷计算。也是为解决本文开头提到的第三个问题做铺垫。

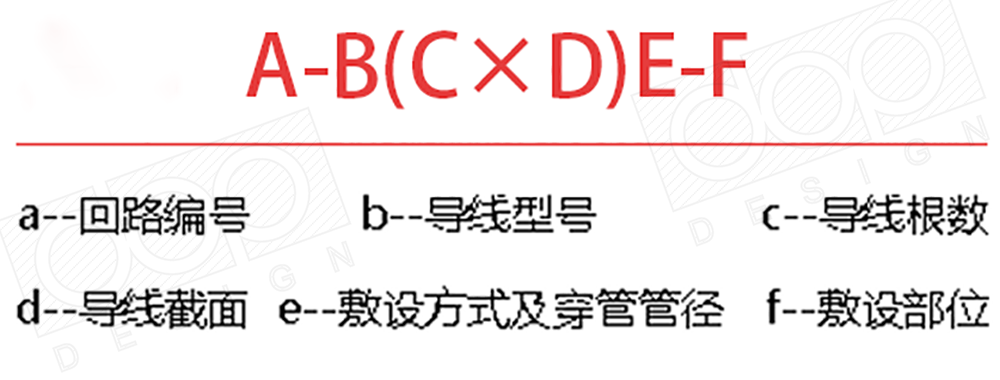

线管的标准表达式：

例如：

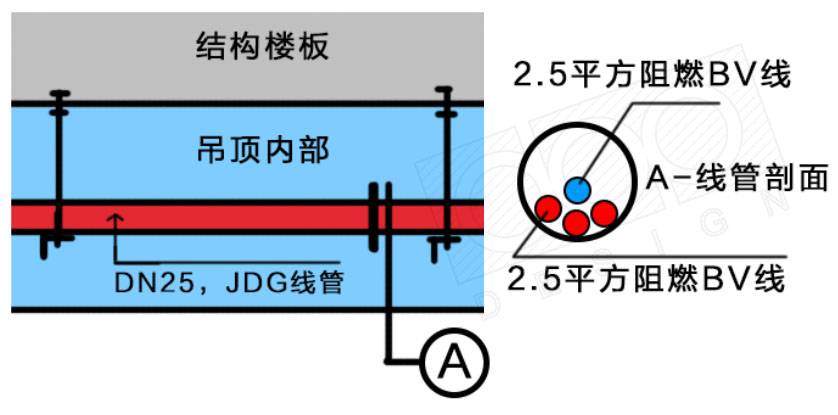

表达式：ZR-BV-3*2.5+1*2.5-JDG25-CC

表达式解读：4根2.5平方的阻燃BV导线（3火1零） 穿在DN25的JDG管里面，沿着顶面安装 。

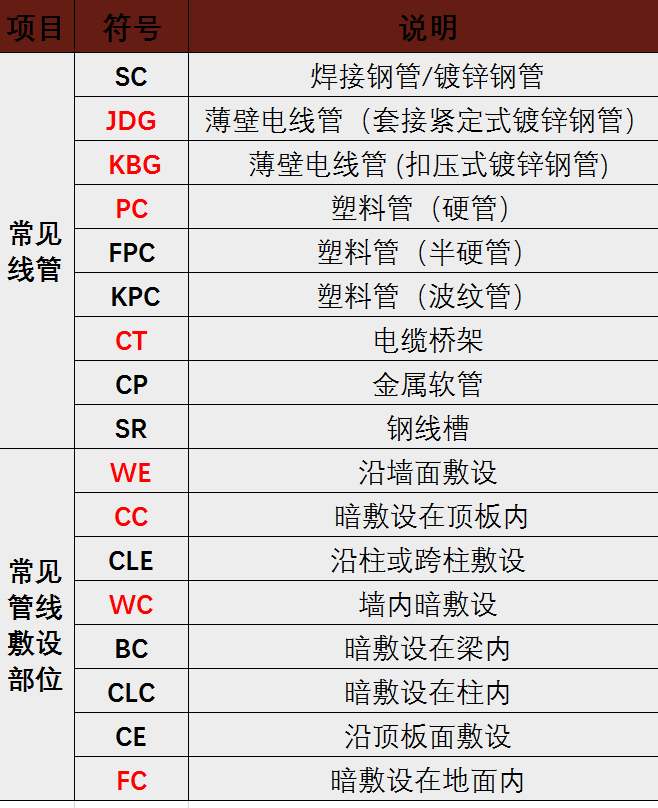

常见线管符号简介：

4、设计师应该解读到那种深度？

相信你看完上面的图纸后，已经完全懵逼了，觉得生无可恋，对不对。

其实做为室内设计师，对于电气系统图的读识，只要了解图中标注的几条重点内容，掌握最基本的读识方法，知道电气系统图是用来做什么的，包含哪些要素，每条回路分别代表什么意思。然后重点关注下面两个方面，就算达到了读系统图的目的。

a、明确电箱的用途：

知道它是什么配电箱，那些设备是由它控制的，知道管线怎么敷设，是否与吊顶及完成面冲突就可以了。

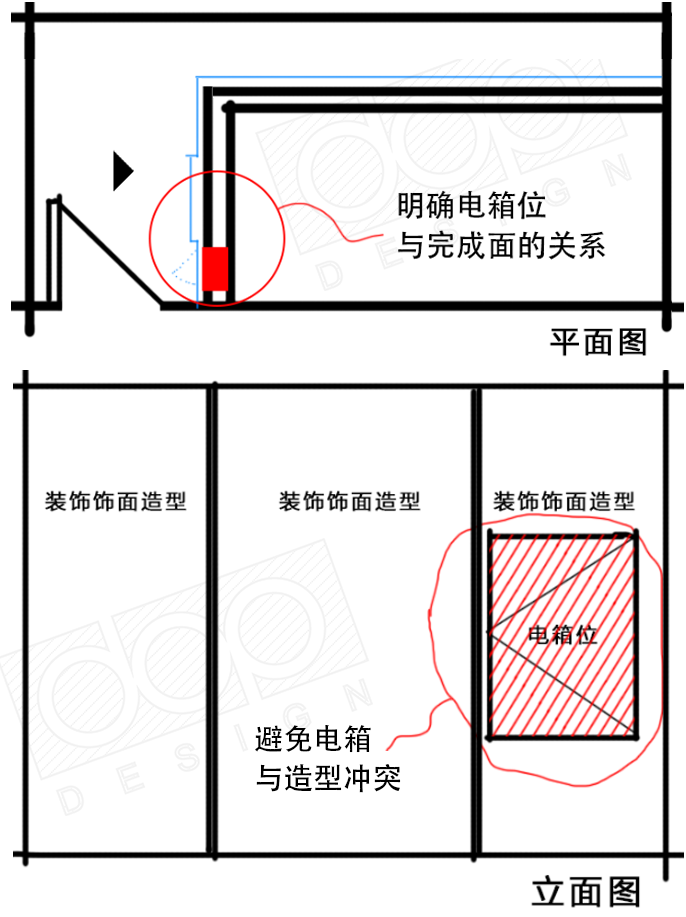

b、明确电箱位置与规格：

结合平面找到该编号的电箱具体位置，并根据电箱的大小及位置选择合适的饰面处理方式。

最后：

站在室内设计的角度来看，设计师需要初步了解配电系统图的构成要素，以及明确读识配电系统图的目的是：1、确认电箱的用途；2、找到电箱的位置；3，理清用电回路的逻辑，这三个方面即可。

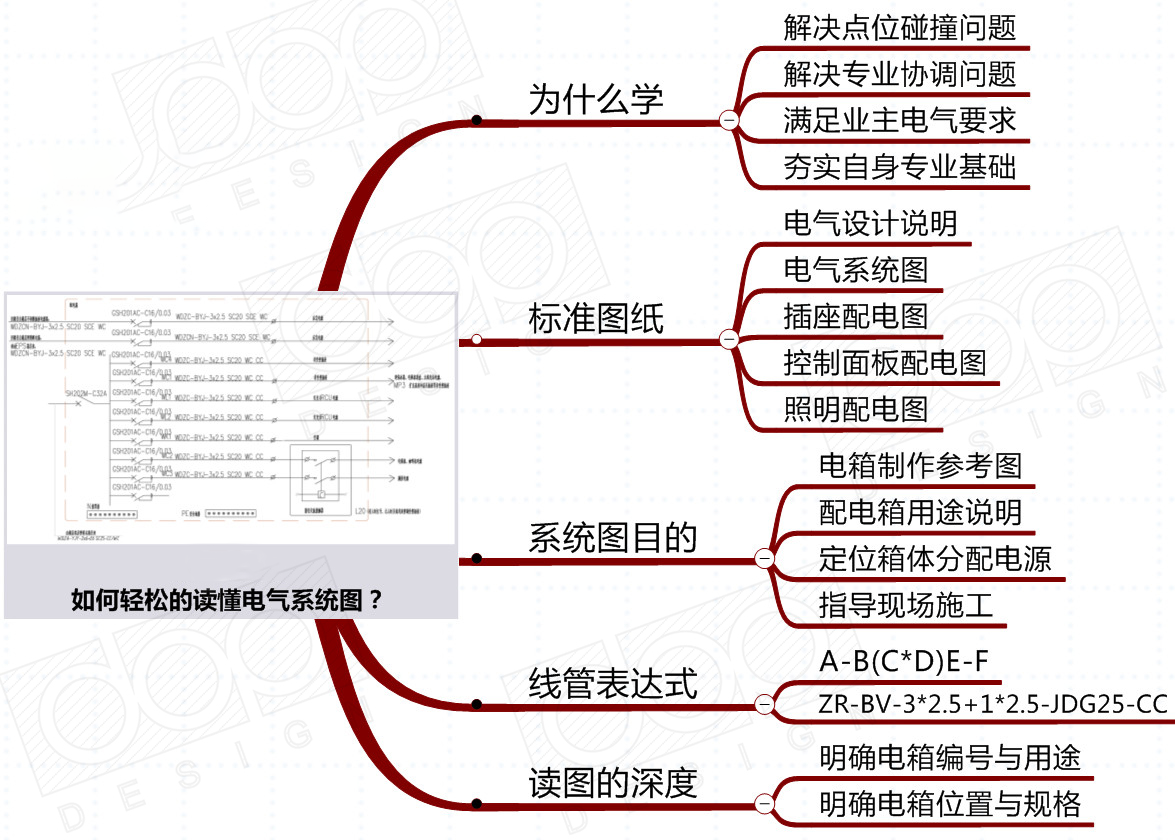

一张图帮你总结：
